大野技術研究所　DALI-PWM変換器｜DAP-2001-B

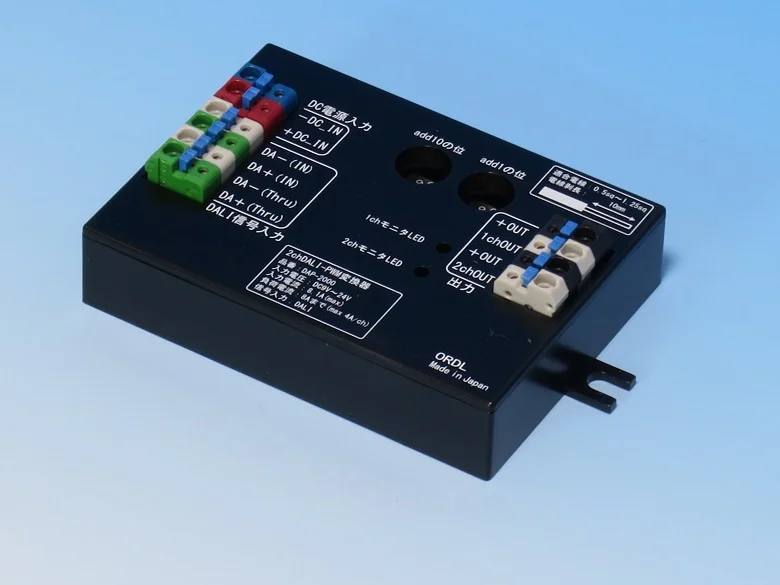

品名 2chDALI-PWM信号変換器 品番 DAP-2001-B 入力電圧 DC12V(定電圧電源を使用のこと) 入力電流 MAX 600mA 出力電圧 入力電圧と同じ 出力電流 250mA/chまで 入力信号 DALI準拠 調光出力方式 PWM方式(1kHz) 端子台適合電線 0.5～1.25sq 部品構成 ①電源入力端子台 ②DALI信号入力端子台(極性なし) ③PWM信号出力端子台 ④出力モニタLED ⑤アドレス設定(00～63，64～99) ※2詳細下記参照 ⑥筐体(材質：ポリカーボネート) Ⓐ埃よけテープ (付属) ※3詳細下記参照 使用環境 屋内(埃の堆積なきこと,空気循環の妨げなきこと※1) 使用温度範囲 -10～40℃ 使用湿度範囲 20～90％RH(結露なきこと) 重量 約73ｇ ※1 断熱材等で空気循環を妨げないこと ※2 ⑤アドレス設定(00~64，64~99) 例1）00 と設定した場合 1ch 目＝00 2ch 目=01 例2）63 と設定した場合 1ch 目＝63，2ch 目＝アドレス設定なし 例3）64~99 と設定した場合 マスターからのアドレッシングを受ける ※3 Ⓐ埃よけテープ(付属) アドレス設定後は、図中破線部に貼付け、埃など入らぬよう開口部を塞いでください。 DAP-2001-B 配線方法例 配線基本規定 ・定電圧電源からPWM 信号入力機器までの距離：30ｍまで ・端子台適合電線太さ：0.5~1.25sq ・端子台適合電線剥線長：10mm ・各機器1 台につき電源1 台を接続のこと ・取扱注意事項を必ずお読みください。 厳守いただけない場合、人身および物損事故、またはその原因となります。 接続
