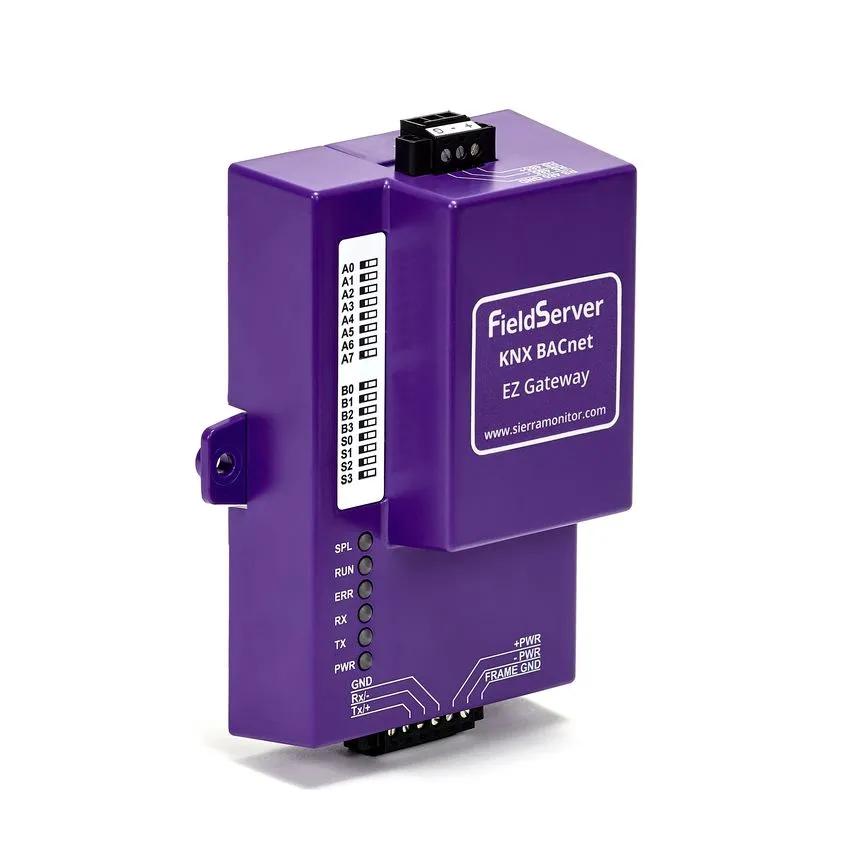

MSA Safety FS-EZ1-KNX-BAC FieldServer EZ Gateway（KNX → BACnet）
型番ベース: FS-EZ1-KNX-BAC
KNX の設備を BACnet/IP または BACnet MS/TP の管理システムへつなぐ専用ゲートウェイです。ETS から出した XML / ESF ファイルを取り込んでデータポイントを作り、本体内蔵の Web 画面で BACnet オブジェクトへ割り付けます。専用ソフトのインストールは要りません。ポイント数は FS-EZ1-KNX-BAC が500点、FS-EZ2-KNX-BAC が1,000点。Device Proxy を使うと KNX 機器1台ごとを BACnet 側の個別デバイスとして見せられ、機器単位のオンライン／オフラインも参照できます。BACnet Test Laboratory（BTL）認証 Rev 16、動作温度 -40〜75℃。
FS-EZ1-KNX-BAC は、KNX の設備を BACnet のビル管理システムへつなぐことに用途を絞ったゲートウェイです。KNX 側は ETS で設定済みの設備にそのまま接続し、BACnet 側は BACnet/IP と BACnet MS/TP のどちらでも使えます。
用途を絞っていることの意味は、機能が少ないということではありません。KNX と BACnet の組み合わせしか考えなくてよいので、設定画面が最初からその2つの構造で作られています。ETS から出した XML または ESF を読み込ませるとグループアドレスがデータポイントとして並び、あとはそれを BACnet のオブジェクトへ割り付けるだけです。プロトコルの専門家でなくても、設定と試験にかかる時間を短く抑えられます。
当社が MSA Safety と共同で、この製品を使ったハンズオン（午前・定員20名）とセミナー（午後）を担当します。ご参加の方には特別価格をご用意しています。お申し込みの受付は 2026年10月30日（金）入力分までです。
フォーラムの案内とお申し込み →| 取付 | 卓上・壁面・DINレール |
|---|---|
| 型番 | FS-EZ1-KNX-BAC（500点）／FS-EZ2-KNX-BAC（1,000点） |
| 設定 | 本体内蔵の Web 画面（専用ソフト不要） |
| 対応プロトコル | KNX ／ BACnet/IP ／ BACnet MS/TP |
FS-EZ1-KNX-BAC の価格と納期は、数量と構成によって変わるためお見積りでご案内しています。下のボタンから、型番を入れた状態でお問い合わせいただけます。
FS-EZ1-KNX-BAC の見積を依頼する選定のポイント
- KNX ↔ BACnet に用途を絞った専用機。BACnet/IP と BACnet MS/TP の両方に対応
- ETS の XML / ESF をインポートできるため、点を手で打ち直す必要がない
- 設定は本体内蔵の Web 画面だけで完結。専用ソフトのインストールが不要
- Device Proxy により KNX 機器1台ごとが BACnet 側で別デバイスとして見え、機器単位の死活も分かる
- BACnet COV 対応。変化したときだけ通知するので BACnet 側の通信量を抑えられる
- ポイント数で2モデル — 500点が FS-EZ1-KNX-BAC、1,000点が FS-EZ2-KNX-BAC
- BTL 認証 Rev 16。動作温度 -40〜75℃ で盤内にも収めやすい
システム構成
KNX 側は TP バス、BACnet 側は Ethernet（BACnet/IP）またはシリアル（BACnet MS/TP）につなぎます。本体の電源は 9〜30VDC または 12〜24VAC で、KNX バスには別途 KNX 対応の電源が必要です。
ポイント数は「BACnet 側へ見せる KNX のデータポイントの数」で数えます。照明の入切と調光、ブラインドの上下と角度、空調の設定値と現在値のように、1台の機器で複数の点を持つのが普通なので、機器の台数ではなく点の数で見積もってください。500点で足りなければ 1,000点の FS-EZ2-KNX-BAC、さらに大規模で相手側が BACnet 以外も混ざるなら QuickServer（FS-QS-1x40-F）が候補になります。
2026年12月8日の「KNXフォーラム東京 2026」では、当社が MSA Safety と共同で、この FS-EZ1-KNX-BAC と FS-QS-1240-F を使ったハンズオンを担当します。
使いどころ
既存の BACnet 中央監視に KNX の照明を載せる
中央監視が BACnet で動いているビルに KNX の照明制御を入れる場合、照明側の点灯状態と調光率を BACnet のオブジェクトとして見せられます。監視画面の作り替えが要らないので、照明だけを KNX で更新する改修に向きます。
テナントビルで空調と照明を1つの画面に集約する
空調が BACnet、照明が KNX という構成は珍しくありません。KNX 側を BACnet に変換して同じ監視画面に載せると、フロアごとの使われ方を空調と照明の両面から見られるようになります。
機器単位の死活を BACnet 側から把握する
Device Proxy を使うと KNX 機器1台ごとが BACnet 側の個別デバイスとして現れます。どの機器が応答していないかを BACnet の枠組みのまま確認できるため、保守の切り分けが早くなります。
よくあるご質問
FS-EZ1-KNX-BAC と FS-EZ2-KNX-BAC の違いは何ですか。
扱えるポイント数だけが違います。FS-EZ1-KNX-BAC が500点、FS-EZ2-KNX-BAC が1,000点です。機能とハードウェアは共通です。
QuickServer とはどう使い分けますか。
相手側が BACnet だけなら EZ Gateway が最短です。相手側が Modbus や SNMP など BACnet 以外、あるいは複数のプロトコルにまたがる場合は QuickServer（FS-QS-1x40-F）を選びます。QuickServer は FieldServer の 100 を超えるドライバから相手側を選べる代わりに、発注時にその指定が必要です。
ETS で作ったプロジェクトのデータはそのまま使えますか。
XML と ESF のインポートに対応しているので、グループアドレスをデータポイントとして取り込めます。取り込んだあとに BACnet のオブジェクトへ割り付ける作業は Web 画面で行います。
日本国内で使うときに届け出や認証は必要ですか。
無線を使わない有線機のため、技適（工事設計認証）の対象外です。電源は 9〜30VDC または 12〜24VAC で、アクセサリキット FS-8915-36-QS は 110/220V に対応しています。
何点まで扱えるかは、どう見積もればよいですか。
機器の台数ではなく、BACnet 側へ見せるデータポイントの数で数えます。照明1回路でも入切と調光で2点、空調1台なら設定値・現在値・運転状態で3点以上になります。ETS のプロジェクトがあれば、当社でグループアドレスの数から概算します。
メーカー資料・ダウンロード
関連製品
詳細仕様
プロトコルとポイント数
| KNX 側 | KNX TP（ETS で設定した設備へ接続） |
|---|---|
| BACnet 側 | BACnet/IP または BACnet MS/TP |
| ポイント数 | FS-EZ1-KNX-BAC: 500点 ／ FS-EZ2-KNX-BAC: 1,000点 |
| BACnet COV | 対応。変化したときだけ通知するため BACnet 側の通信量を抑えられる |
| BBMD | BBMD サーバ機能に対応（離れた BACnet ネットワークとの接続） |
| Device Proxy | KNX 機器1台ごとを BACnet 側の個別デバイスとして見せる。機器単位のオンライン／オフラインも参照できる |
設定と診断
| 設定画面 | 本体内蔵の Web インターフェース。ドラッグ&ドロップで割り付けられる |
|---|---|
| 専用ソフト | 不要 |
| データの取り込み | XML / ESF ファイルのインポートに対応 |
| KNX データマップ | 専用のグラフィカル画面を内蔵 |
| 診断 | シリアルと Ethernet 双方の通信診断を Web 画面から参照 |
| セキュリティ | FieldSafe（設定画面の認証・自己署名証明書・ユーザーとパスワードの管理） |
| クラウド | SMC Cloud 登録により、遠隔からの診断・監視・警報・設定が可能 |
ハードウェア
| Ethernet | 10/100 BaseT（MDIX） |
|---|---|
| 電源 | 9〜30VDC または 12〜24VAC |
| 消費電流 | 240mA（12V 時） |
| 外形（H×W×D） | 115 × 74 × 41 mm |
| 重量 | 0.2 kg |
| 取付 | 卓上・壁面・DINレール |
| 動作温度 | -40〜75℃ |
| 相対湿度 | 5〜90%RH（結露なきこと） |
認証
| BACnet | BTL（BACnet Test Laboratory）認証 Rev 16 |
|---|---|
| 安全・EMC | TUV approved to UL 916 / EN 50491-3 / CSA C22.2 standards |
| その他 | CE ／ FCC ／ RoHS3・WEEE 適合 ／ GOST-R |
ご注意と付属品
| KNX 側の電源 | KNX バスには別途 KNX 対応の電源が必要です（本体には含まれません） |
|---|---|
| アクセサリキット | FS-8915-36-QS（110/220V 電源、Ethernet ケーブル、ドライバー、DINレール取付具、マニュアル・データシート・ディスカバリツール入り USB メモリ） |
| 仕様の出典 | FieldServer データシート「EZ Gateway KNX to BACnet」Rev. 2.D（MSA Safety） |
型番一覧（2 種）
| 型番 | 仕様 |
|---|---|
| FS-EZ1-KNX-BAC | 500点 |
| FS-EZ2-KNX-BAC | 1,000点 |
