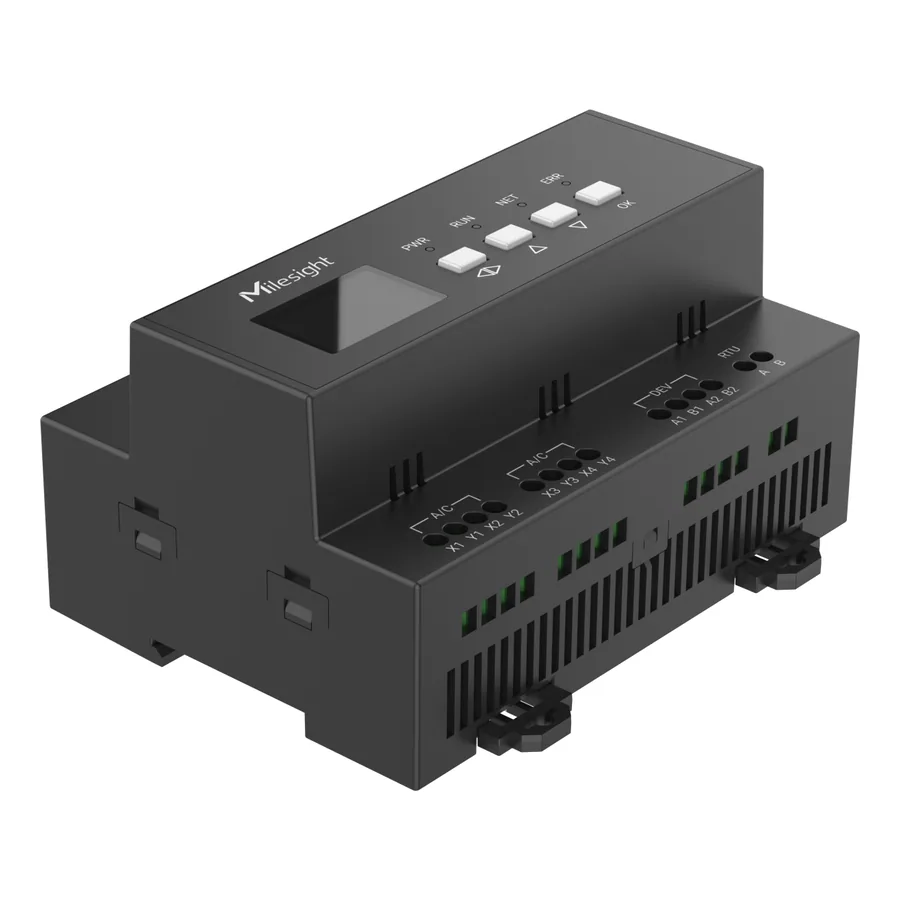

| 型番 | UC722 |
|---|
| 用途 | VRF（ビル用マルチエアコン）の集中制御と、上位システム（BMS・ダッシュボード）への接続 |
|---|
| 電源 | DC12〜24V（DC ジャックまたはねじ端子台） |
|---|
| 上位接続 | Ethernet（JSON / Modbus TCP / Modbus RTU over TCP）または RS485（Modbus RTU） |
|---|
| 通信方式 | Ethernet（Modbus TCP / JSON）・RS485（Modbus RTU） |
|---|
| 空調チャンネル | 室外機 4 系統／1 系統あたり室内機 160 台まで。系統ごとに別メーカーの VRF を設定可能 |
|---|
価格・納期
UC722 の価格と納期は、数量と構成によって変わるためお見積りでご案内しています。下のボタンから、型番を入れた状態でお問い合わせいただけます。
UC722 の見積を依頼するこの製品を使ったソリューション
導入イメージとデモをソリューションサイトでご覧いただけます。
関連製品
詳細仕様
空調の制御
| 対応空調 | 主要な VRF・セントラル空調（ダイキン、三菱電機、三菱重工、日立、東芝、パナソニック、サムスン、LG、富士通ゼネラル、ヨーク（青島・広州）、キャリア、トレーン、ボッシュ、マクウェイ、ハイセンス、ハイアール、グリー、TCL、美的、AUX、Chigo、TICA ほか） |
|---|
| チャンネル | 室外機 4 系統（A/C 1〜4）／1 系統あたり室内機 160 台まで |
|---|
| 配線 | 系統ごとに無極性の通信配線。系統単位で同一メーカー・別メーカーのどちらにも設定できる |
|---|
| 制御できること | 運転・停止／運転モード／設定温度／風量／風向／ロック・解除／スケジュール／グループ制御 |
|---|
通信
| Ethernet | RJ45 10/100Mbps × 2（WAN 1 ＋ LAN 1） |
|---|
| サーバー | MQTT / TCP |
|---|
| プロトコル | JSON／Modbus TCP／Modbus RTU over TCP |
|---|
| シリアル | RS485 × 1（通信用）。ほかに RS485 × 2 をメーター接続用として予約 |
|---|
| ボーレート | 1,200〜19,200bps／Modbus RTU |
|---|
| 無線 | 使用しません（通信は Ethernet と RS485 の有線のみ） |
|---|
表示・設定
| 表示 | LCD 画面 |
|---|
| ボタン | 画面操作ボタン × 4 |
|---|
| LED | PWR × 1／RUN × 1／NET × 1／ERR × 1 |
|---|
| USB | Type-C × 1（コンソール・予約） |
|---|
| 設定 | 本体内蔵の Web GUI |
|---|
| 機能 | FUOTA（ファームウェアの無線更新）、スケジュール運転による省エネ制御 |
|---|
機構・環境
| 電源 | DC12〜24V／DC ジャック（2.1 × 5.5mm）× 1 ＋ 2 ピンねじ端子台 × 1 |
|---|
| 動作温度 | −20〜60℃ |
|---|
| 相対湿度 | 0〜90%（結露なきこと） |
|---|
| 保護等級 | IP20 |
|---|
| 材質・色 | ABS（UL94 V2）・黒 |
|---|
| 寸法・質量 | 126 × 90 × 68mm／280g |
|---|
| 配線 | 0.75mm² 以上 |
|---|
| 取り付け | DIN レール取付／壁面ねじ止め |
|---|
認証
