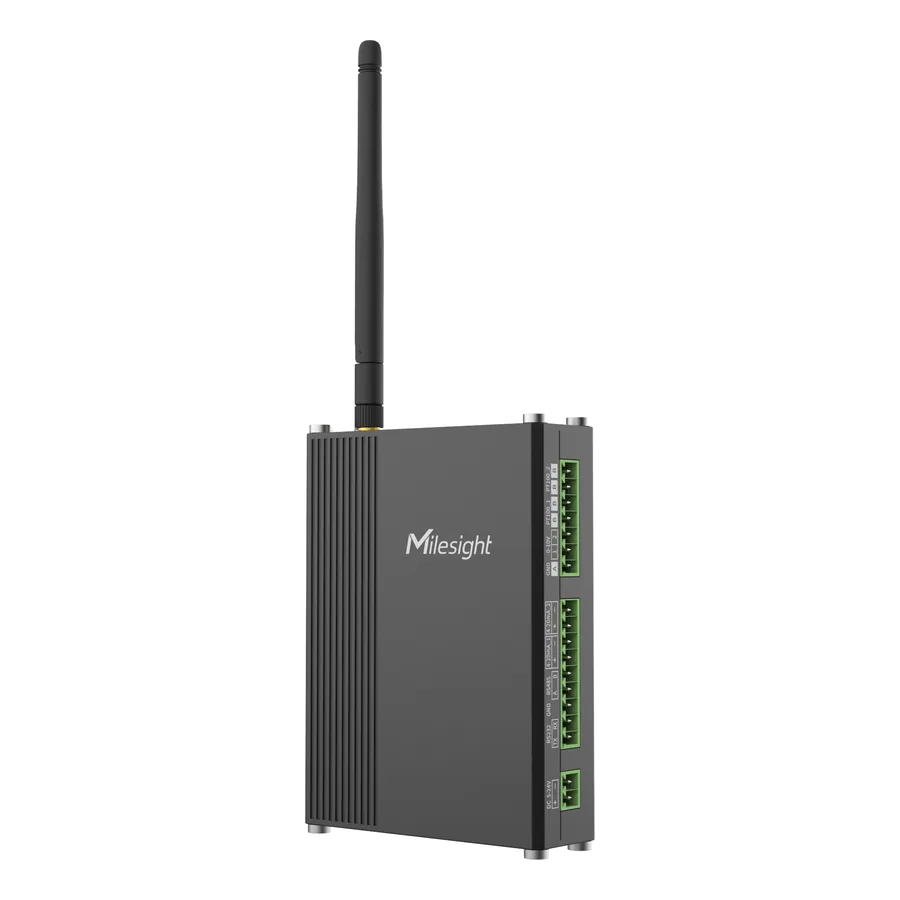

| 型番 | UC300 |
|---|
| 用途 | 既設機器の信号取り込み（Modbus RTU / 接点 / アナログ / PT100）と遠隔制御 |
|---|
| 電源 | DC5〜24V（端子台）または USB Type-C 5V |
|---|
| 入出力 | 接点入力 4 点 ＋ リレー出力 2 点 ＋ アナログ入力 4 点 ＋ PT100 入力 2 点 ＋ RS485 / RS232 |
|---|
| 通信方式 | LoRaWAN |
|---|
| 技適（日本） | 技適取得済み（工事設計認証 020-260338・メーカー申告／総務省の公開データベースには未反映） |
|---|
日本国内では LoRaWAN は AS923（920MHz帯）で運用します。周波数帯の指定が必要なため、ご発注時に用途をお知らせください。
価格・納期
UC300 の価格と納期は、数量と構成によって変わるためお見積りでご案内しています。下のボタンから、型番を入れた状態でお問い合わせいただけます。
UC300 の見積を依頼するこの製品を使ったソリューション
導入イメージとデモをソリューションサイトでご覧いただけます。
この製品を収容するゲートウェイ
LoRaWAN センサーは単体では通信できません。下記いずれかのゲートウェイと組み合わせてご利用ください。
関連製品
詳細仕様
入出力
| 端子 | 3.5mm 端子台 |
|---|
| 接点入力（DI） | 4 点／フォトカプラ絶縁・DC3〜24V／デジタル入力またはパルスカウンターを選択／入力周波数 4,000Hz 以下 |
|---|
| リレー出力（DO） | 2 点／SPDT・接点容量 最大 3A（DC30V または AC250V） |
|---|
| アナログ入力 | 4〜20mA × 2 ＋ 0〜10V × 2／分解能 12bit／精度 4〜20mA ±5%・0〜10V ±1% |
|---|
| 測温抵抗体（PT100） | 2 点／2 線式・3 線式／測定範囲 −200〜800℃／分解能 12bit |
|---|
| シリアルポート | RS485 × 1（Modbus RTU・透過）＋ RS232 × 1（透過）／1,200〜115,200bps |
|---|
| Modbus | レジスタ 32 点の読み取り（最大 32 台まで接続） |
|---|
無線（LoRaWAN 版）
| プロトコル | LoRaWAN／Milesight D2D |
|---|
| 周波数 | 日本は AS923（920MHz 帯）。ほかに CN470 / IN865 / EU868 / RU864 / US915 / AU915 / KR920 |
|---|
| 送信出力 | 20dBm（915MHz 帯）／16dBm（868MHz 帯） |
|---|
| 受信感度 | −137dBm @300bps |
|---|
| 動作モード | OTAA / ABP・Class C |
|---|
| アンテナ | 50Ω SMA コネクタ × 1 |
|---|
電源・設定
| 電源 | DC5〜24V（3.5mm 2 ピン端子台・サージ保護／逆接続保護つき）または USB Type-C 5V |
|---|
| 設定 | USB Type-C（給電・設定・コンソール兼用）またはダウンリンク |
|---|
| ボタン | リセット × 1（本体内部） |
|---|
| LED | システム × 1／ACT × 1 |
|---|
| 主な機能 | しきい値アラーム、データ保存、データ再取得、データ再送、Milesight D2D（コントローラー／エージェント）、IF-THEN コマンド、ウォッチドッグ |
|---|
機構・環境
| 筐体 | 金属製（黒）・IP30 |
|---|
| 寸法 | 93 × 70 × 22mm（アンテナコネクタを除く） |
|---|
| 質量 | 142.3g（LoRaWAN 版）／186g（3G・4G 版） |
|---|
| 動作温度 | −20〜60℃ |
|---|
| 相対湿度 | 0〜95%（結露なきこと） |
|---|
| 取り付け | 据置・壁面取付・DIN レール |
|---|
型番と認証
| 型番構成 | UC300-915M（LoRaWAN・日本向け AS923）／UC300-L0xx（3G・4G 版）。当社の取扱は LoRaWAN 版です |
|---|
| 技適（日本） | 技適取得済み（工事設計認証 020-260338・メーカー申告／総務省の公開データベースには未反映） |
|---|
型番一覧（1 種）
| 型番 | 仕様 |
|---|
| UC300-915M | UC300-915M（AS923 / 920MHz帯） |
