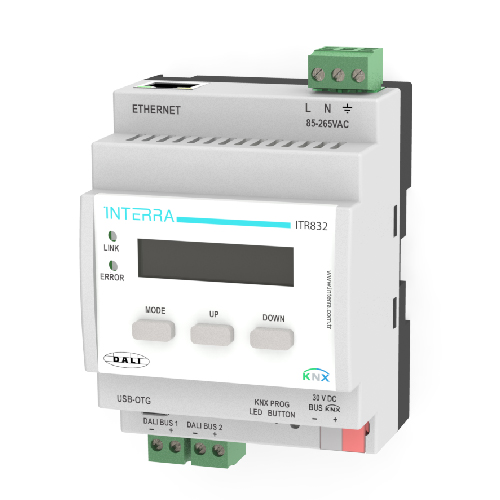

INTERRA KNX-DALI Gateway ゲートウェイ

概要 ITR832-001およびITR832-002シングルチャネルおよびデュアルチャネル KNX-DALIインタフェースデバイスは、DALIとKNX設備間のインタフェースを 提供するために使用され、2つのプロトコル間の通信を可能にします。ライン に接続されたDALI機器には、当製品からDALIBUS電源が供給されます。 ITR832-001 のシングルチャンネルデバイスでは最大 1x64 の DALI 機器 を、ITR832-002 のデュアルチャンネルデバイスでは最大 2x64 の DALI機 器を接続することができます。各DALIチャンネルで16グループ、16シーン、 64デバイスを制御できます。各DALIデバイスは、個別、グループ、またはブ ロードキャスト制御で制御できます。 機能 自動DALIデバイスアドレッシング スイッチング、調光、明るさの設定 シーンの設定 KNX バス電圧障害のステータス KNX 電圧回復ステータス DALI バス電圧障害のステータス DALI 電圧回復ステータス バラストおよび/または照明エラー ステータス UDPによる作業ログ解析 ブロードキャスト制御は、手動とソフトウェアで行うことができます。 調色(TYPE8)の制御 RGBおよびRGBWカラーコントロール(TYPE8)(*) DALI人感センサーへの対応(*) DALIスイッチへの対応(*) DALI昼光センサーへの対応(*) *: 次回のアップデートで対応予定 コミッショニング機能 アドレッシングは、ショートアドレスの割り当てとして、ETSまたは手動ボタンで 行うことができます。 ソフトウェアを追加することなく、ETSからDALI電源にグループアドレスを割り 当てることができます。 バラストの不良検出 照明不良の検出 組み込みのWebサーバー(*)を介したコミッショニングと制御 手動ボタンによるDALIラインデバイスの選択 イーサネット接続によるリモートソフトウェアアップデート 寸法 コネクタとボタンについて DALI BUS Channel 1 DALI BUS Channel 2 KNXプログラミングLED KNXプログラミングボタン KNXコネクター 主電源入力 Ethernet マイクロUSB デバイス接続図 ファームウェアのアップデート方法
