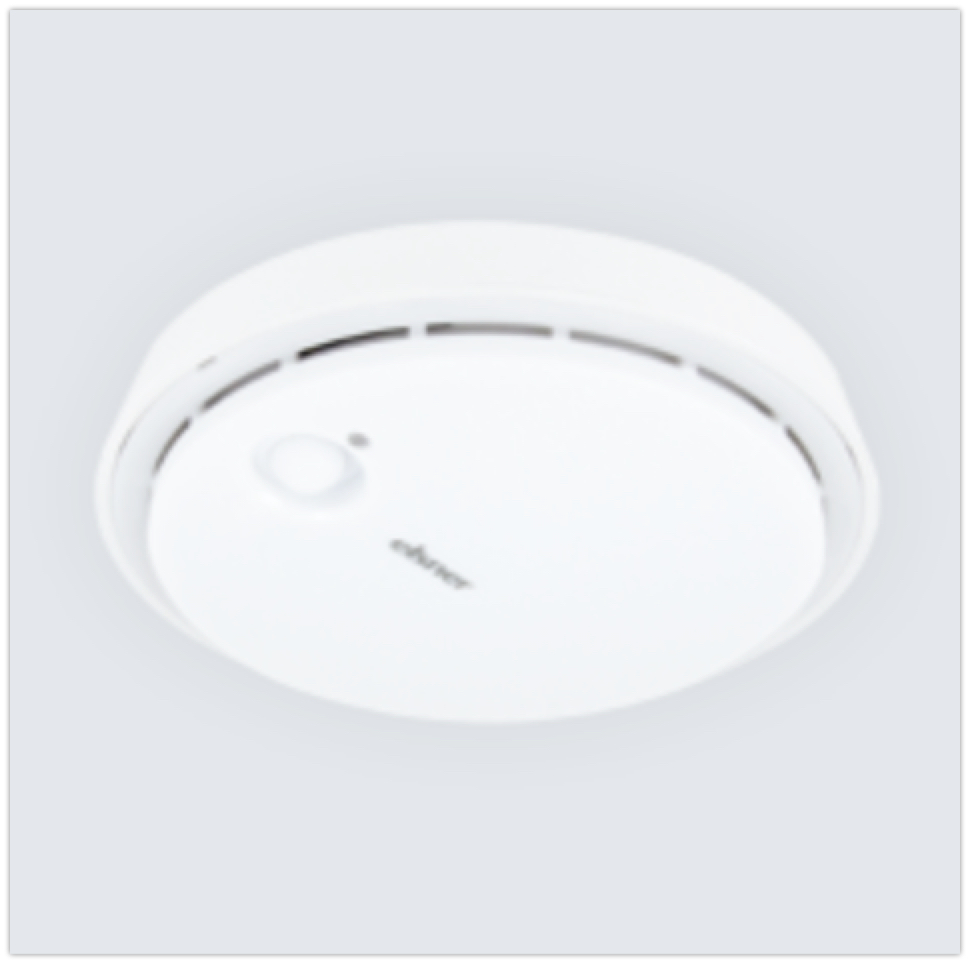

Elsner CO2センサー Sewi AQS/TH Modbus

室内センサーSewi AQS/TH Modbusは室内のCO2濃度と温度と湿度を測定し、露点温度も計算します。 このデバイスは、RS485インターフェースとRTUプロトコルを備えたModbusスレーブです。PC、SPS、MCなどのModbusマスターは、"Function 04h (Read Input Register)" でSewi Modbus Indoor Sensorsの測定値を読み込むことができます。 機能 空気中のCO2濃度測定 温度測定 湿度測定 露点温度算出 露点計算のポイント Sewi Modbusセンサは、周囲の露点温度を計算します。この値は露点監視のために使用することができます。この場合、壁やパイプの表面温度を測定するための別のセンサーが必要になります。また、露点はModbusマスターでモニター（温度との比較）される必要があります。 モニタリングにより、地表の結露の可能性を事前に判断し、タイムリーに対策を講じることができます。 各部説明 製品のカバーを外します。（マイナスドライバーで引っかかってる爪を動かすと外れます） a + b 取付用長穴（穴間隔60mm） LEDs: 緑色 電源/動作電圧。赤 エラー/センサーエラーまたは不正なデータ スレーブアドレス用DIPスイッチ（詳細図参照） インターフェースパラメータ用DIPスイッチ（詳細図参照） 温度、湿度用センサー 接続用プラグ、0.8mm²までの固体導体に適合 1：12～30V DC（+） 2：GND（-） データA：Modbus D0 データB：Modbus D1 データラインの基準電位は電源のGND(-)です。 CO2センサー ケーブルブッシング カバー位置合わせ用 接続 コネクター部は取り外しができるので、一度外し、電源＆信号線を接続。 手元にあったKNXケーブルをつかって、このように接続しました。 BUS LOAD 使用するRS485トランシーバーは、1/8標準RS485バス負荷（1/8ユニット負荷）で、54オームで2.4V以上を実現できるもの。標準的なバス負荷で32のデバイスが運用されます。標準バス負荷より少ないデバイスをRS485バスに接続すれば、より多くのでデバイスでバスを動作させることができます。例えば、バス負荷が1/8のデバイスを接続した場合、最大で32×8＝256のデバイスをバスに接続することができます。 BUS通信の設定 すべてのディップスイッチがOFFの状態（工場出荷時）の場合、以下のパラメータが設定されます。 Address: 1 Baud rate: 19,200 Parity: Even Timing: Off スレーブアドレスの設定 スレーブアドレスは、8ビットDIPスイッチ「アドレス」で設定します。全てのスイッチがOFFの場合、アドレス1が選択されます。アドレス0はブロードキャスト情報用として予約されています。247以上のアドレスは無効です。 アドレスはバイナリコード化されています。したがって、例えばアドレス47の場合、スイッチ1、2、3、4、6をONに設定する必要があります。 インターフェースのパラメーター インターフェイスパラメータは，2番目の8ビットDIPスイッチで設定します。最初の4つのスイッチがOFFに設定されている場合、バイナリレート設定は19,200ボーとなります。これらのスイッチのうち1つがONに設定されている場合、対応するボーレートとなります。 パリティ 両方のスイッチが "ODD "と "NONE "で "OFF "の場合，パリティは "EVEN "です。ODD "または "NONE "のみ対応するパリティチェックの切り替えが可能です。 “EE MB” switch: without function “TERM” switch: Bus termination 124 Ohms 転送プロトコル Function 04H Read Input Register 最初の測定の前とセンサーに不具合がある場合、すべてのレジスタは "32768 "になっています。 Query string from the master サンプル： query string for reading all data for slave address 1: 01h, 04h, 00h, 00h, 00h, 04h, F1h, C9h Output string for the master
